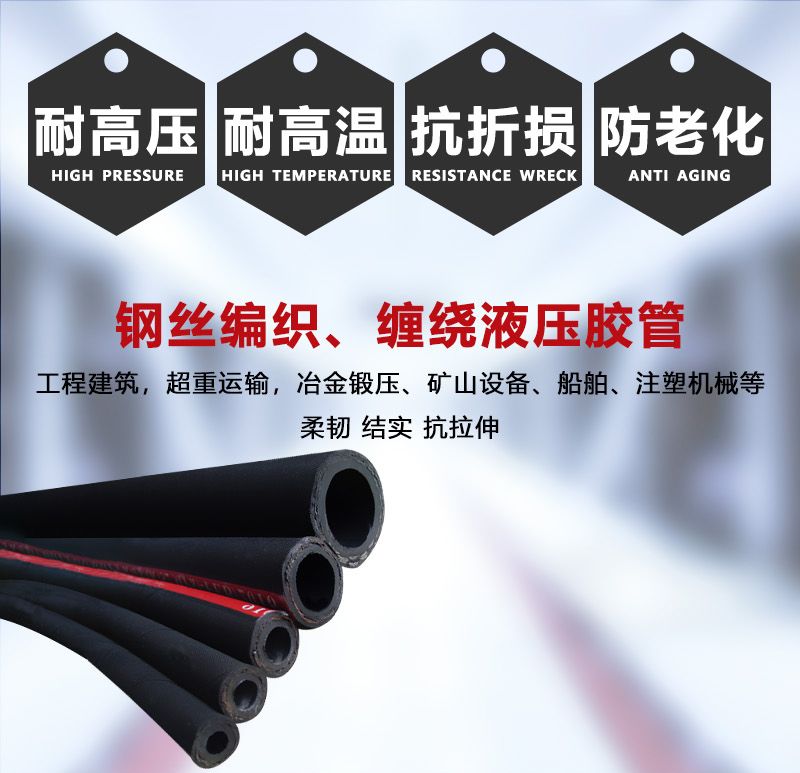

钢丝编织、缠绕液压胶管

钢丝纺织、缠绕液压胶管适宜和于工程建筑，超重运输，冶金锻压、矿山设备、船舶、注塑机械、农业机械、各种机床以及各工业部门机械化，自动化系统中输送高压液体和液压传动用。胶管的

胶管厂家电话：024-2450-5386

热门胶管产品

: 韩国橡塑氧气、乙炔管

: 纤维编织液压胶管

: 三胶两线

: 液压钢丝管

: 钢丝编织、缠绕液压胶管

产品详情

钢丝编织胶管一层（SAE 100R1AT/DIN EN 853 1SN STANDARD）

英尺	内径(mm)		钢丝层直径（mm）	外径(mm)	工作压力(MPa)	试验压力(MPa)	爆破压力(MPa)	较小弯曲半径(mm)	参考重量（Kg/m）
3/16	4.6-5.4		9.0-10.0	11.1-12.5	25.0	50	100	90	0.20
1/4	6.2-7.0		10.6-11.6	12.7-14.1	22.5	45	90	100	0.22
5/16	7.7-8.5		12.1-13.3	14.3-15.7	21.5	43	86	115	0.27
3/8	9.3-10.1		14.5-15.7	16.7-18.1	18.0	36	72	130	0.34
1/2	12.3-13.5		17.5-19.1	19.8-21.4	16.0	32	64	180	0.42
5/8	15.5-16.7		20.6-22.2	22.9-24.5	13.0	26	52	200	0.51
3/4	18.6-19.8		24.6-26.2	26.9-28.5	10.5	21	42	240	0.66
1	25.0-26.4		32.5-34.1	34.6-36.6	8.8	17.6	35.2	300	0.96
1-1/4	31.4-33.0		39.3-41.7	42.2-44.8	6.3	12.6	25.2	420	1.17
1-1/2	37.7-39.3		45.6-48.0	49.1-52.1	5.0	10	20	500	1.5
2	50.4-52.0		58.7-61.7	62.5-65.5	4.0	8	16	630	1.96

钢丝编织胶管二层（SAE 100R2AT/DIN EN 853 2SN STANDARD）

英尺	内径(mm)		钢丝层直径（mm）	外径(mm)	工作压力(MPa)	试验压力(MPa)	爆破压力(MPa)	较小弯曲半径(mm)	参考重量（Kg/m）
3/16	4.6-5.4		10.6-11.6	12.7-14.1	41.5	83	166	90	0.32
1/4	6.2-7.0		12.1-13.3	14.3-15.7	40.0	80	160	100	0.36
5/16	7.7-8.5		13.7-14.9	15.9-17.3	35.0	70	140	115	0.43
3/8	9.3-10.1		16.1-17.3	18.3-19.7	33.0	66	132	130	0.53
1/2	12.3-13.5		19.0-20.6	21.4-23.0	27.5	55	110	180	0.66
5/8	15.5-16.7		22.2-23.8	24.6-26.2	25.0	50	100	200	0.79
3/4	18.6-19.8		26.2-27.8	28.5-30.1	21.5	43	86	240	1.02
1	25.0-26.4		34.1-35.7	37.3-38.9	16.5	33	66	300	1.45
1-1/4	31.4-33.0		43.3-45.7	47.1-49.5	12.5	25	50	420	1.94
1-1/2	37.7-39.3		49.6-52.0	53.3-55.9	9.0	18	36	500	2.32
2	50.4-52.0		62.3-64.7	66.0-68.6	8.0	16	32	630	2.78

SAE 100 R9 STANDARD(DIN EN 856 4SP STANDARD)

英尺	内径(mm)		钢丝层直径（mm）	外径(mm)	工作压力(MPa)	爆破压力(MPa)	较小弯曲半径(mm)	参考重量（Kg/m）
1/2	12.5		19.4	24.3	41.5	166	230	0.89
5/8	16		26.6-28.2	29.0	35.0	140	250	1.11
3/4	19		34.5-36.1	31.96	35.0	140	300	1.59
1	25		43.3-45.6	40.5	28.0	112	340	2.02
1-1/4	31.5		44.8-45.6	50.7	21.0	84	460	3.32
1-1/2	38		50.6-51.4	58.8	18.5	74	560	3.7
2	51		64.6-65.4	71.4	16.5	66	660	5.47

SAE 100 R12 STANDARD(DIN EN 856 4SH STANDARD)

英尺	内径(mm)		钢丝层直径（mm）	外径(mm)	工作压力(MPa)	爆破压力(MPa)	较小弯曲半径(mm)	参考重量（Kg/m）
3/4	12.5		34.5-36.1	33	42.0	168	280	1.61
1	25		43.3-45.6	39.9	38.0	152	340	2.00
1-1/4	31.5		44.1-44.7	47.1	32.5	130	460	2.64
1-1/2	38		50.1-50.7	55.1	29.0	116	560	3.36
2	51		62.7-63.3	69.7	25.0	100	700	4.98
